Bord ta' Drive tal-Kumpressur tal-Inverter ta' tliet-fażijiet

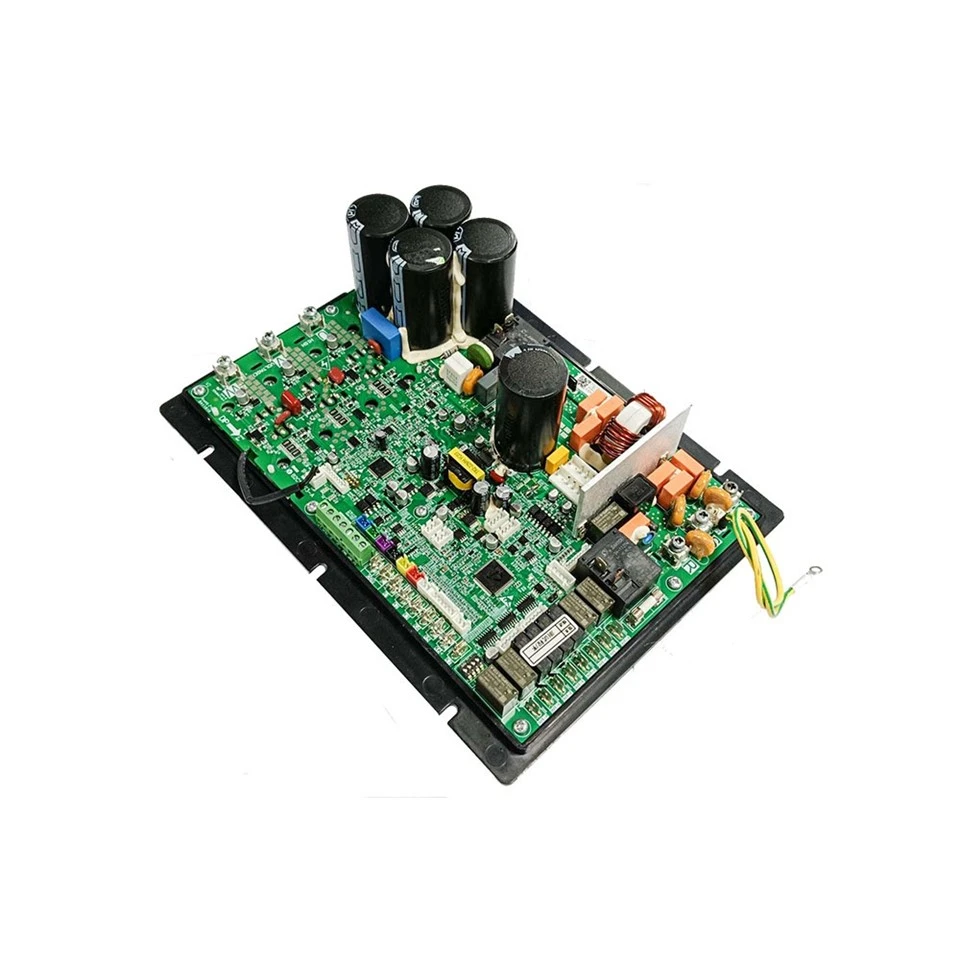

Dan il-Bord tat-Tlieta-Inverter Compressor Drive Board ta' 12KW huwa ddisinjat għal-kompressuri kummerċjali bi spostament kbir, chillers industrijali, u sistemi ta' pompa tas-sħana fuq skala kbira-. Jopera fuq AC380V tliet -fażijiet (380V±20% firxa wiesgħa ta 'input) b'qawwa nominali ta' input ta '12kW, kurrent ta' input 18 Arms, u kurrent ta 'ħruġ sa 23.5 Arms. L-output ta 'frekwenza mekkanika tvarja minn 15 sa 100 Hz b'rata ta' rampa ta '1 Hz / s. Il-qalba tal-kontroll tintegra 180 grad sine-vector tal-mewġ, fluss-dgħjufija, u teknoloġiji MTPA. Il-kontroll tal-bidu ta' ċirku-magħluq inaqqas b'mod effettiv il-kurrent ta' inrush tal-kompressur, li jagħmilha ideali għal applikazzjonijiet ta' bidu-heavy duty frekwenti ta' waqfien. Il-ħardwer jinkludi funzjoni riżervata ta' tisħin minn qabel tal-kompressur (software-konfigurabbli) u interface ta' protezzjoni ta' swiċċ ta'-vultaġġ għoli, li jsaħħaħ l-affidabbiltà tal-bidu-temperatura baxxa u s-sigurtà tas-sistema. Id-disinn termali huwa impenjattiv – il-fluss tal-arja sfurzat jew it-tkessiħ tar-refriġerant huwa obbligatorju, b'derating meħtieġ taħt kundizzjonijiet ta'-temperatura għolja kif speċifikat. Tliet fażijiet 12KW Inverter Compressor Drive Board għandu karatteristiċi ta 'protezzjoni komprensivi: kurrent żejjed / temperatura żejda tal-modulu IPM, ħsara fis-sewwieq tal-kompressur, kurrent żejjed tal-ħruġ / telf ta' fażi / żball ta 'kampjunar tal-kurrent, vultaġġ żejjed / vultaġġ baxx DC bus, vultaġġ baxx / kurrent żejjed ta' input AC, telf ta 'fażi ta' input ta 'tliet fażijiet, telf ta' fażi ta 'input bi tliet fażijiet, telf ta' pressjoni eċċessiva EPGH mal-ospitanti. Jipprovdi wkoll-monitoraġġ tat-temperatura tal-modulu f'ħin reali, limitazzjoni tal-kurrent tad-dħul/ħruġ, u protezzjoni tad-demagnetization tal-kompressur. Il-komunikazzjoni tal-Bord tas-sewqan tal-Kumpressur tal-Inverter ta' 12KW bi tliet fażijiet hija permezz ta' RS485 b'żewġ portijiet abbord (primarja + backup). Swiċċ DIP ta' 2-bit jippermetti li jiġu stabbiliti sa 4 indirizzi slave. Dan is-sewwieq jeħtieġ reattur ta 'tqabbil estern u bord tal-filtru, u huwa adattat għal pompi tas-sħana inverter ta' klassi 12kW, chillers kbar, iffriżar industrijali, u sistemi ta 'drive ta' kompressur ta 'spostament kbir.

12kW qawwa għolja tal-ħruġ: Kapaċità ta 'kurrent ta' 23.5Arms għal kompressuri industrijali kbar.

Preheat riservat u protezzjoni ta' pressjoni għolja-: Funzjoni ta' preheat tal-kompressur konfigurabbli tas-softwer-; mibnija-f'interface ta' protezzjoni ta' swiċċ ta'-vultaġġ għoli.

Reattur imtejjeb: Juża reattur R2050L(AL) biex jimmaniġġja stress kurrenti ogħla.

Ħruġ ta 'frekwenza wiesgħa: firxa ta' 15–100 Hz li tkopri tħaddim ta'-veloċità baxxa sa-veloċità għolja.

Rekwiżit termali eżiġenti: Arja sfurzata jew tkessiħ tar-refriġerant meħtieġ; derating ċar għal temperaturi għoljin.

Nota: Il-parametri tal-prodott huma soġġetti għal tibdil minħabba titjib fit-teknoloġija. Jekk l-informazzjoni tal-websajt mhix aġġornata fil-ħin, jekk jogħġbok irreferi għall-prodott attwali.
